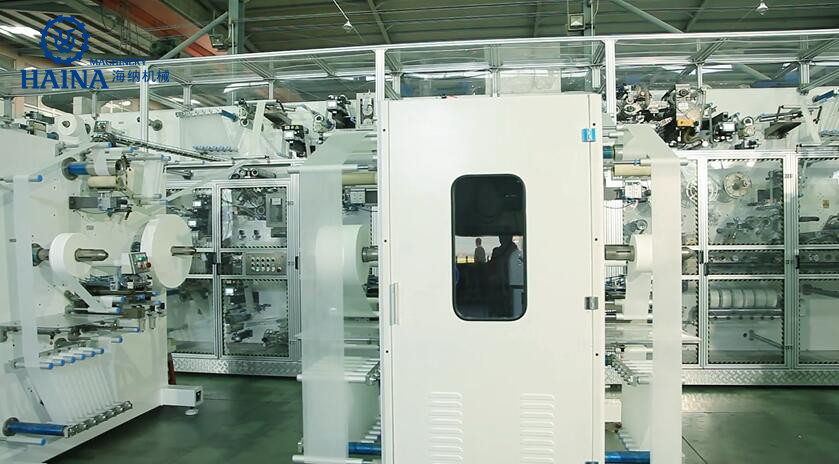

Dây chuyền sản xuất tã dán cho bé ISO9001 Nordson Glue

Mô tả sản phẩm

Máy sản xuất tã thun hình dạng chữ T tự động hướng dẫn web với Nordson

Cấu hình tiêu chuẩn của máy:

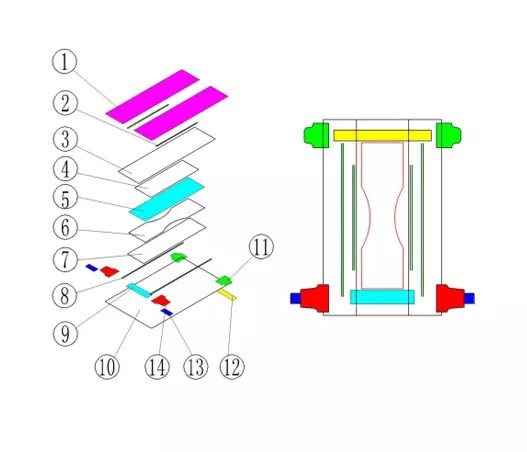

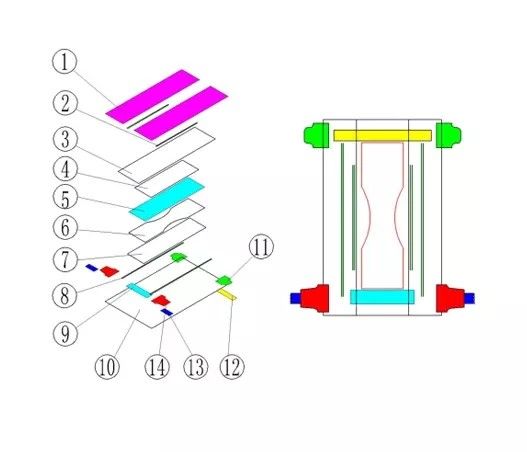

1. Cấu trúc khung máy và các nhân vật chính

Khung thép vuông chắc chắn hợp lý: Bảng điều khiển dày 25mm, sử dụng sơn đặc biệt, xử lý 4 bề mặt, lồng rắn bằng thép vuông 60 * 60mm trong thiết kế mô-đun, khung cơ sở bằng ống vuông 120mm × 120mm, tấm đáy dày 18mm, gia công 4 bề mặt, mở rộng hộp số sau để sửa chữa.Bo mạch chính loại ghép bằng vít, đảm bảo hiệu quả cao.

Gầu hút gió chính được lắp đặt hiển thị áp suất âm;bánh xe dẫn động muỗng không khí được lắp đặt với bộ cố định nhanh chóng để thuận tiện cho việc tháo đai;Mặt dưới của băng tải phía trên vật liệu được lắp đặt tấm đỡ để ngăn polyme và các chất lạ rơi xuống và làm ô nhiễm vật liệu bên dưới (thông số kỹ thuật của băng tải được dán nhãn để bảo trì)
2. Hệ thống máy nghiền
3. Hệ thống tạo bông
4. Hệ thống cho ăn SAP
5. Cấp mô đáy, đường kính cuộn φ800mm
6. Mô trên, đường kính cuộn φ800mm
7. Lõi bông được bọc bởi mô trên và dưới, cũng có thể được bọc bởi một mảnh khăn giấy
8. Cấp liệu ADL, đường kính cuộn φ800mm
9. Thiết bị cắt lõi bên trong 1 bộ, áp dụng cấu trúc loại khung, tăng tuổi thọ máy cắt
10. Bộ phận vòng bít rò rỉ
11. Cung cấp vải không dệt ưa nước, đường kính cuộn 800mm
12. Nguồn cung cấp nguyên liệu băng ma thuật:
13. Ba mảnh phức tạp, bộ phận cố định hai bên, ép dính
14. Cung cấp màng đáy
15. Cung cấp băng phía trước:
16. Bộ phận tạo hình X (tùy chọn)
17. Lớp bề mặt, lõi hấp thụ, ép màng đáy
18. Một bộ sản phẩm cắt đơn vị
19. Bộ phận thắt lưng co giãn
20. Sản phẩm Bộ phận cắt hồ quang
21. Bộ phận ép (con lăn hình chữ Y)
22. Sản phẩm gấp ba lần theo chiều dọc
23. Bộ phận ép (con lăn hình chữ Y)
24. Bộ truyền động
25. 1 bộ thiết bị cắt cuối cùng
26. Bộ truyền động gấp ngang
27. Đơn vị gấp ngang
28. Bộ phận truyền tải sản phẩm
29. Tự động từ chối thoát (khí nén)
30. Bộ truyền động xếp chồng ngang
Servo lái xe xếp ngang sử dụng bộ đẩy đôi và lối ra kép.Nó nhấn 25% và tốc độ là 35-40 bao / phút.Mỗi miếng đẩy có phạm vi 12-36 miếng / lần đẩy.(Bình thường 12-18 chiếc)

Các tính năng chức năng chính:
